您的位置： 網站首頁 » 新聞動態雙向水平牽引鋼絲繩電動葫蘆
鋼絲繩電動葫蘆主要是以鋼絲繩為主要取物裝置，用于垂直起吊重物，有時也用于單向水平牽引。對需要雙向水平牽引的場所，需要定做雙向水平牽引鋼絲繩電動葫蘆，屬于非標電動葫蘆系列。
某用戶的工業用x射線探傷室的拉門用鉛板制成,重約14t,面積30m,(圖1)，決定選用固定式電動葫蘆作為啟閉拉門的牽引動力，要求我廠為其設計專用電動葫蘆。為了降低制造成本、便于使用維護，必須在滿足使用條件的前提下，盡可能地減少對定型產品的改動，這是非標產品設計的基本原則。根據這一原則，我們在MD1型1噸6米電動葫蘆的基礎上對卷筒和卷筒外殼作了一些改進，增加了一個導繩器和一根鋼絲繩，改變了鋼絲繩在卷筒上的纏繞方式，便達到用于雙向水平牽引的目的。如下圖：

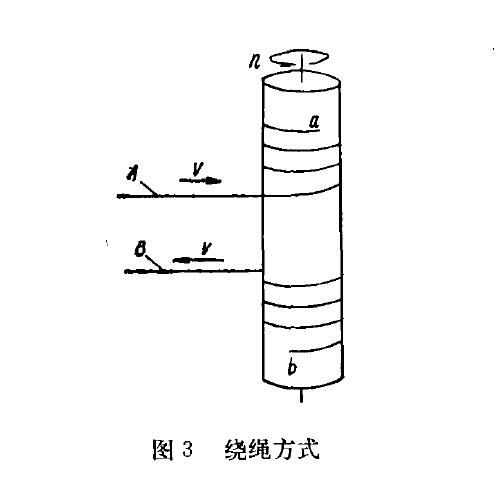

在電動葫蘆卷筒兩端各纏繞一根可滿足牽引長度的鋼絲繩圖,由于繩槽的旋向都是右旋，當卷筒逆時針旋轉時，鋼絲繩A繞進，鋼絲繩B繞出。當卷筒順時針旋轉時，鋼絲繩A繞出，鋼絲繩B繞進，在鋼絲繩呈水平布置時可達到雙向水平牽引的目的。具體改進措施是在卷筒兩端a、b處加工出用于固定鋼絲繩繩尾的螺孔,以利于從卷筒兩端纏繞鋼絲繩。在卷筒外殼出繩口的背面，即原來焊有繩楔套的一而,再開一個出繩口，以利另一根鋼絲繩出繩并安裝另一個導繩器。改進后的電動葫蘆由于一根鋼絲繩繞進時另一根鋼絲繩繞出,所以在裝配時必須先將一根鉗絲繩纏繞在卷筒上,直至留出約4一5個空繩槽，然后纏繞另一根鋼絲繩。裝配后應保證兩導繩器之間有足夠的間隙,其值在15mm左右為宜。
改進設計后的電動葫蘆，一根鋼絲繩繞出時讓出的空繩槽恰好供另一根鋼絲繩繞進用，充分利用了卷筒原有的長度，使得整個電動葫蘆的結構非常緊湊。經實際使用表明，整個系統運轉正常，滿足了用戶要求。
