您的位置： 網站首頁 » 新聞動態一款特殊訂做的雙吊點鋼絲繩電動葫蘆
隨著近幾年我國工農業的迅速發展，在很多場所普通的鋼絲繩電動葫蘆已然不能滿足需求，例如高揚程、大起重量、大間距雙吊點、高起升速度等特殊場所，必須根據實際情況來特殊訂做非標鋼絲繩電動葫蘆，今天我們所說的雙鉤雙吊點鋼絲繩電動葫蘆就是其中一種非標訂做的電動葫蘆產品。
1、現有雙吊點鋼絲繩電動葫蘆
所謂雙吊點鋼絲繩電動葫蘆是指兩個間隔一定距離的吊點，并且同時上升或同時下降的電動葫蘆?，F(xiàn)有的雙吊點鋼絲繩電動葫蘆有在一臺鋼絲繩電動葫蘆卷筒兩端各有一套吊鉤滑輪裝置，這種雙吊點電動葫蘆因兩套吊鉤滑輪裝置均由一個卷筒起升或下降，可以保證兩吊點同時升降；另一種是將兩臺電動葫蘆減速器端相對安裝，在減速器外加裝一套傳動齒輪及輸出軸，用聯軸器、中間軸把兩臺電動葫蘆的傳動聯在一起，達到兩臺電動葫蘆同步的目的。前一種雙吊點電動葫蘆受卷筒長度制約，不能滿足大起升高度及兩吊點距離大的要求；后一種結構復雜，并且需裝力矩限制器，且在雙吊點距離大的情況下，中間傳動軸難于保證平衡，因?yàn)殡妱?dòng)葫蘆在使用過程中有擺動，所以引起中間傳動軸在運行過程中振動。
2、平衡滑輪雙吊點鋼絲繩電動葫蘆

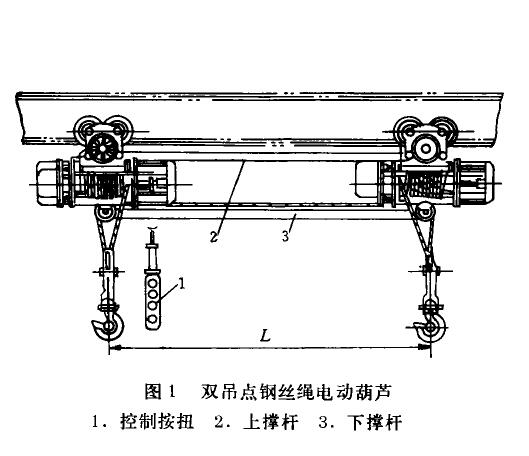

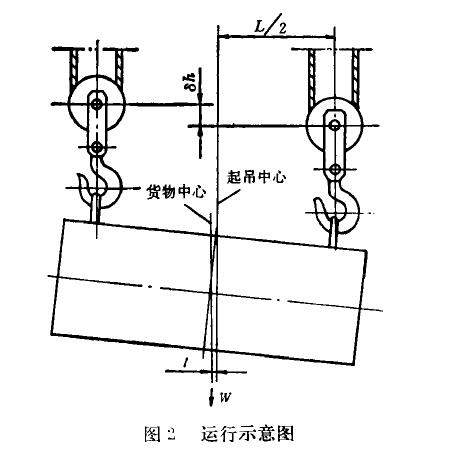

之后設計的雙吊點電動葫蘆采用了平衡滑輪的方案，可以解決大起升高度、吊點距離（L）大的雙吊點電動葫蘆設計問題（見圖1）。該設計方案是把兩臺2/1倍率的鋼絲繩電動葫蘆原來的固定繩方式改成平衡滑輪結構，兩臺電動葫蘆共用一根鋼絲繩，兩臺電動葫蘆之間用兩根上撐桿和一根下?lián)螚U連接，既能保證同步運行，又能克服鋼絲繩對平衡滑輪產生的側壓力，平衡滑輪就是同噸位的吊鉤滑輪。如果兩臺單獨的電動葫蘆同時起升或下降，由于兩臺電動機制動時間與轉速不可能相同，兩臺電動葫蘆的升降速度便不可能完全同步。采用平衡滑輪裝置后，如果有一臺電動葫蘆上升較快（見圖2），吊點比另一臺的高，則貨物重心相對于起吊重心有一個偏移量l，這時兩吊點所懸掛的重量就不一致，要通過平衡滑輪的作用，將貨物重心自動調整到起吊重心位置，從而達到同步升降的目的。
這種雙吊點鋼絲繩電動葫蘆對常規電動葫蘆的改動工作量小，只需改變撐桿長度即可滿足不同吊點距離的使用要求，經實際應用后效果良好。
?
