起重類機具的應用非常廣泛，今天我們要介紹的是卷揚機在樓面施工中的應用：
方案選擇
高層住宅室內部分全部初裝修交房，電梯廳、公共走道等部位采用精裝修。由于某些原因，精裝修施工單位進場時，施工電梯己經全部拆除。此時，精裝修施工單位的水泥、粘接劑、砂子、面磚和吊頂?shù)炔牧系拇怪边\(yùn)輸成為難題。樓內電梯剛剛安裝完畢，但電梯未經驗
收不允許使用；現場已經進入室外管網施工階段，臨時道路全部破除，無法采用汽車式起重機運輸；運用電動葫蘆則提升速度太慢，效率低。經過討論，最后采用卷揚機和滑車組組合使用進行材料的垂直運輸。
樓面卷揚機的設計及安裝要點
高層住宅一共18層，將卷揚機安裝在第17層陽臺板上，卷揚機通過M10×85膨脹螺栓與樓板固定在一起；槽鋼梁與導向滑車固定在18層陽臺板上，槽鋼梁通過后端加設配重固定。
1)材料選用。18a#槽鋼、φ85 mm單門滑車、φ7.7 mm鋼絲繩、50 mm×100 mm木方、袋裝水泥，M12膨脹螺栓；ZDYl2—4型卷揚機。

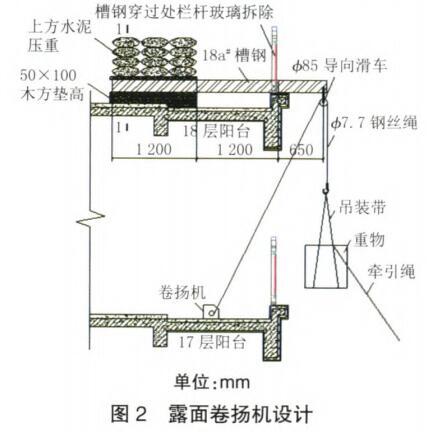

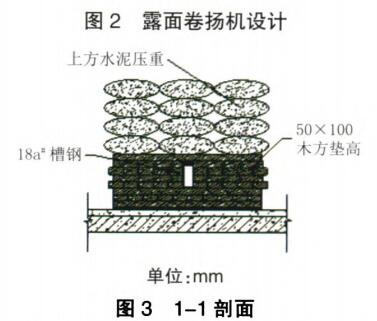

2)樓面卷揚機的具體設計見圖2和圖3.
?
?
3)卷揚機的固定、布置要點。卷揚機鋼絲繩繞入
卷筒的方向應與卷筒軸線垂直，保證鋼絲繩排列整齊，不致斜繞和相互錯疊擠壓。卷揚機正前方導向滑車至卷筒軸線的距離應不小于卷筒長度的15倍，即傾斜角不大2°，避免鋼絲繩與導向滑車槽緣產生過分的摩擦。
4)槽鋼安裝要點。由于陽臺檐口高于室內地面，槽鋼下采用50 mm×100 mm木方墊高，槽鋼上方堆壓20袋水泥做平衡配重，槽鋼拆除后水泥用作粘磚。槽鋼與陽臺檐口接觸的地方墊12 inm厚膠合板，防止槽鋼破壞檐口完成面。
