前面的一篇文章我們介紹了卷揚機在樓面施工中的應用的前半部分內容，今天我們主要介紹后面的內容：

1、鋼絲繩計算

1）、載荷。主要起吊物為瓷磚、大理石、水泥和紙面石膏板，每一吊最大起到10塊瓷磚、大理石或者2袋水泥，最大質量取150kg。

2）滑輪車的繩索拉力P=1.59kN

3）鋼絲繩許用拉力[s]≤ap0/k

式中：a為破斷拉力換算系數，實際采用的為6mmx19mm鋼絲繩，取0.85；p0為鋼絲繩的鋼絲破壞拉力總和，取31.3kn；k為鋼絲繩的安全系數，用于手動起重設備時候，取4.5.

[s]≤ap0/k=0.85x31.3/4.5=5.91（kN）>1.59kN，安全。

鋼槽計算

1）載荷。鋼槽后邊壓重10袋水泥，簡化為線載荷P=10x0.05x10/1.2=4.17（kN/m）。懸臂端承受載荷N=2p=1.59x2=3.18（kN）。

2）18a#槽鋼參數。截面抵抗141cm3；抗彎強度設計值205N/m㎡；線載荷0.2kN/m。

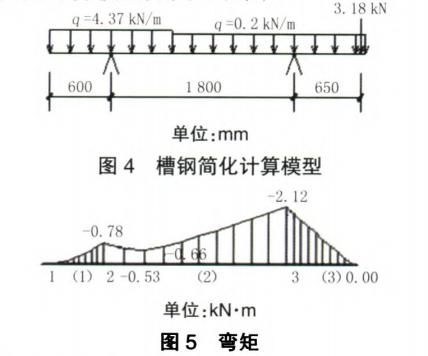

3）內力計算模型見圖4和圖5.

得Mmax=2.12kN.m

1）抗彎強度驗算。鋼梁的最大應力a=2.12x106/（1.05x141000）=14.32（N/m㎡）<205m㎡，安全。

2）整體穩定性驗算。A=17.20（N/m㎡）<205N/m㎡，安全。

安全保證措施：

1、為保證卷揚機安全工作，在使用前，應針對卷揚機的相關項目進行嚴格驗收。

2、纏繞在卷筒上的鋼絲繩至少應保留 2圈的安全儲存長度，不可全部拉出，以防脫鉤發生事故。

3、鋼絲繩應從卷筒的下面引入，以減小卷揚機的傾覆力矩。

4、卷揚機操作時，周圍嚴禁站人。工作中嚴禁任何人跨越或停留在導向滑輪的鋼絲繩夾角內。

5、運行中突然停電時，應立即切斷電源，手柄扳回零位并將重物固定。

6、停機后，要切斷電源，將控制器放到零位，用保險閘自動剎車并使跑繩放松。

7、起吊重物時，重物下方墜落范圍內嚴禁站人。

8、重物起吊應采用對講機進行指揮。

9、重物起吊時必須兩根牽引繩，保證重物在起吊過程中不晃動、轉動。

在工程施工中，要綜合考慮機械使用成本，建造一些小型建筑物或者構造物時，在保證安全的前提下，巧妙地利用電動葫蘆、卷揚機等小型機械可以起到節約成本的作用。在一些交通條件不方便或現場四通一平工作還沒有完成之前，巧妙地利用這些小型工具更是可以達到節約工期的作用。
